Usb線接口定義

蘇州華宸宇電子有限公司端子線廠家分享：真正的無知不是知識的缺乏，而是拒絕獲得知識。--卡爾波普爾

上次和大家講到了usb接口的幾種常見分類，對于線束加工廠家來說，光是認識這些接口還遠遠不夠，要做到對產品質量的嚴格把控，我們就需要對產品有全面的了解，抓好每一個加工細節，今天就為大家介紹一下usb接口的定義。

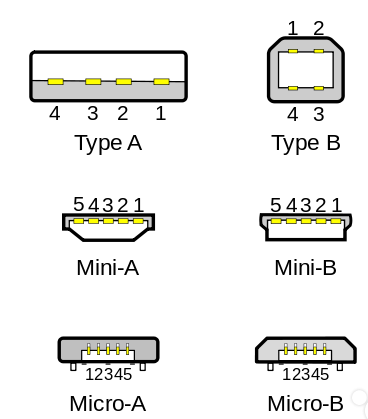

這張圖表示的已經很全面了，展示了六種不同的接口以及引腳定義，那其中的數字12345有人知道是什么意思嗎？讓我們繼續來了解。

我們先來看看我們使用的手機充電線各導線的作用：

紅線：電源正極(接線上的標識為：+5V或VCC)

白線：負電壓數據線(標識為：Data-或USB Port -)

綠線：正電壓數據線(標識為：Data+或USB Port +)

空端：A型接地，B型為空（標識為：ID）

黑線：接地(標識為：GROUND或GND)。

當然，導線的顏色是只有在剝開數據線或者充電線外層膠皮的時候才能看到的。

觀察時USB頭正面向著自己，有觸片那面向上，從左到右，我們就可以判斷出那些觸片連接的線對應的功能：接地線(或者應該稱：接零線，接黑色導線)、讀數據線(信號出線，接綠色導線)、寫數據線(信號進線，接白色導線)、+5V線(電源正極，接紅色導線)。

關于焊接方法，可以給大家展示一組圖片，這樣看起來更為的直觀。

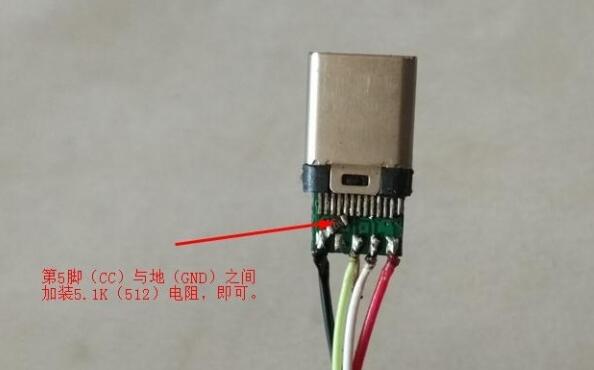

這個是type c 的焊接點，圖片上標識的紅白綠黑四條線是不是特別清晰了呢？

除此之外還有Lighting也就是我們說的蘋果接口，相信大家對焊點已經有明確的認識了。

對于每一個usb接口我們都是有著嚴格的要求的，因為一旦對應出差池，哪怕是小小的焊接點不飽滿，將導致整條產品將被判斷為不良品。

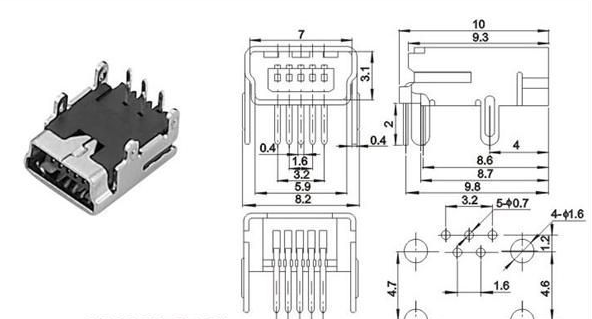

除了上面的還有我們常用的mini接口，

嗯，我們從源頭把握每一款線的質量，誤差要求做到最小。每一款線的圖紙進行嚴格審核把關，交付生產嚴格按照加工程序，為您打造每一條精致的USB線。

相信大家已經對usb線有一個更全面的了解，更多精彩歡迎咨詢公司網站。公司專業從事線束加工，可生產加工各類USB線。

以上由端子線廠家蘇州華宸宇電子有限公司分享。
